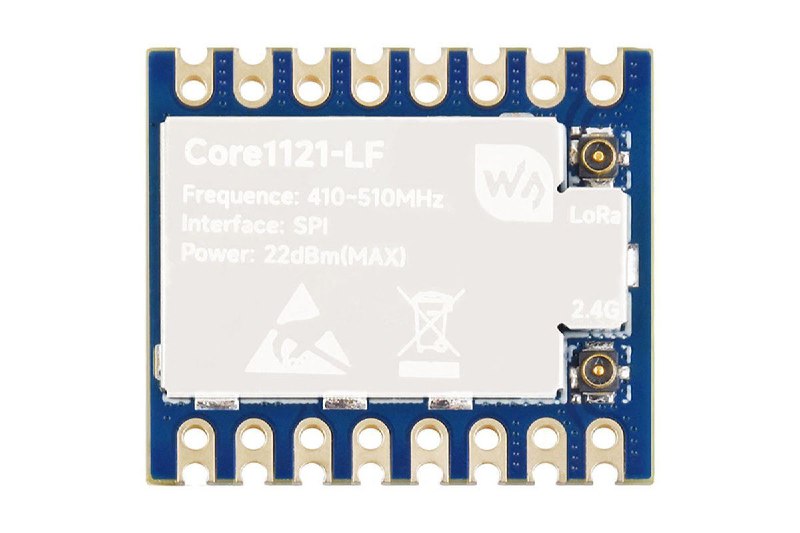

🛰️ معرفی Core1121
کمپانی Waveshare ماژولی به نام Core1121 معرفی کرده است که دارای طراحی جمع‌وجور و مولتی‌باند است. این ماژول بر پایه تراشه Semtech LR1121 ساخته شده و از بازه‌های فرکانسی Sub‑GHz (150–960 مگاهرتز)، S‑band (1.9–2.1 گیگاهرتز) و ISM 2.4 گیگاهرتز پشتیبانی می‌کند. ویژگی منحصر به فرد آن وجود هر دو نوع سرب و لبه‌های castellated برای اتصال آسان به بردها است .
قابلیت‌های کلیدی:
مدولاسیون‌های LoRa، (G)FSK و LR‑FHSS
رمزگذاری AES‑128
سازگاری با سری‌های SX126X/SX127X
گزینه جایگزینی برای ماژول‌هایی مانند Wio‑LR1121 از Seeed Studio یا ماژول‌های Murata Type‑2GT و LILYGO روی برد T‑Eth Elite .
مشخصات فنی Core1121
ویژگی توضیحات
فرستنده‌گیر RF تراشه Semtech LR1121
باندهای فرکانسی Sub‑GHz (150–960 MHz)، S‑band (1.9–2.1 GHz)، 2.4 GHz ISM
توان خروجی تا 22 dBm در باند 868/915 MHz؛ تا 13 dBm در 2.4 GHz
حساسیت گیرنده –127 dBm در Sub‑GHz؛ –111 dBm در ISM (با پارامترهای SF7، CR4/5، BW مشخص)
نرخ داده LoRa: ۰٫۰۹۱ – ۶۲٫۵ کیلوبیت‌برثانیه
(G)FSK: ۰٫۶ – ۳۰۰ کیلوبیت‌برثانیه
ادامه مطلب را مطالعه فرمائید...
