اگه دنبال یه ماژول سوئیچ پرقدرت و همه‌فن‌حریف می‌گردی، اینو از دست نده!

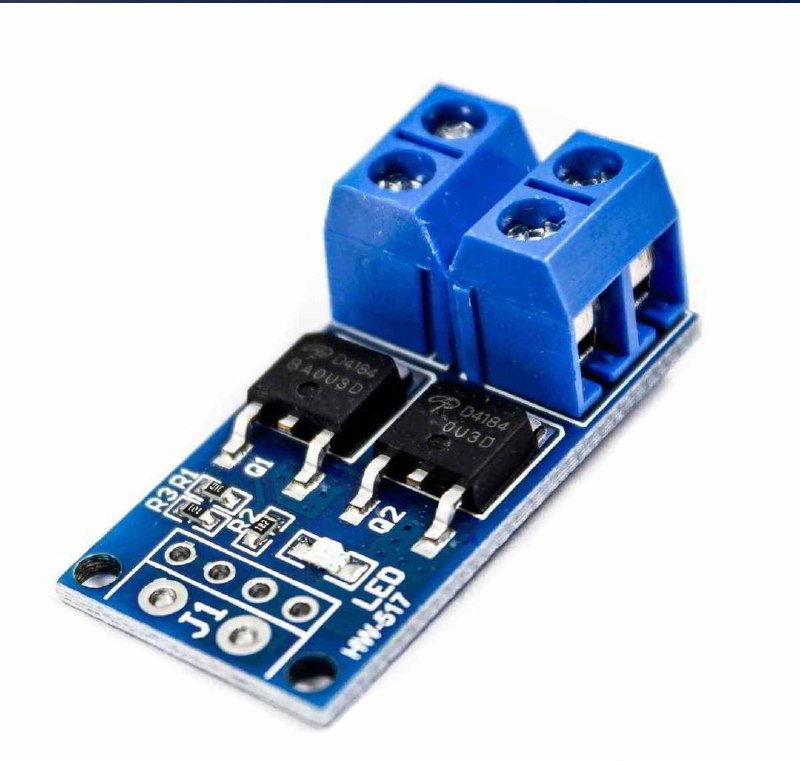

یه برد جمع‌وجور ولی قدرتمند که با یه سیگنال ساده مثل PWM یا DC، می‌تونه هر چیزی رو روشن و خاموش کنه؛ از موتور گرفته تا LED و پمپ آب!
💥 ماژولمون از دو تا ماسفت قدرتمند AOD4184A بهره می‌بره که موازی شدنشون باعث می‌شه جریان بالا، مقاومت پایین و توان خیلی خوبی داشته باشن. خلاصه‌اش؟ یعنی برق رو با کمترین اتلاف و بیشترین قدرت عبور می‌ده.
روی این برد چی داریم؟
یه جفت ترمینال برای برق ورودی 🔌
یه جفت ترمینال برای اتصال خروجی (مثلاً به موتور یا لامپ)
یه جفت پد لحیم برای سیگنال تحریک ورودی (کنترل با آردوینو یا میکروکنترلر)
📌 کاربردهاش کجاست؟
کنترل انواع دستگاه‌های برقی🛠️ مشخصات فنی‌شم ایناست:
راه‌اندازی و توقف موتورهای DC
کنترل لامپ‌های LED یا معمولی
حتی کنترل پمپ‌ها و سیستم‌های آب‌رسانی
ولتاژ ورودی: ۵ تا ۳۶ ولت DCادامه مطلب
ولتاژ کنترل: از ۳.۳ تا ۲۰ ولت
خروجی: همون ولتاژ ورودی، یعنی بین ۵ تا ۳۶ ولت
جریان لحظه‌ای: تا ۳۰ آمپر (فقط ۱۰ ثانیه!)
جریان دائم: تا ۱۵ آمپر
دمای کاری: منفی ۴۰ تا مثبت ۸۵ درجه
