Когда собирал заметку про различные варианты рисования схем, в том числе на основе текстового описания, наткнулся на интересный и полезный проект kroki.io. Не стал его там упоминать, чтобы в одну кучу всё не сваливать. Решил написать отдельно.
Это open source проект, который есть в редакции self-managed, то есть можно развернуть у себя. Он объединяет в себе все доступные библиотеки open source движков для рисования графиков из текстового описания. На сайте есть форма, где можно выбрать из выпадающего списка желаемый движок диаграмм, посмотреть пример текстового описания и тут же графическое отображение.
Если вы подбираете себе подобный инструмент для рисования схем, то можете очень быстро выбрать и попробовать то, что вам понравится больше всего. Кто-то прям неслабо заморочился и объединил в одном месте 27 доступных движков, в том числе Mermaid, GraphViz, Excalidraw и другие.
Я, кстати, именно тут впервые увидел, что Excalidraw, оказывается, тоже может рисовать схемы на основе текстового описания. Изначально думал, что это только графический редактор. Язык у него не сказать, что простой. Немного посмотрел представленные примеры. Стало понятно, почему Mermaid такой популярный. С ним реально проще работать, чем с другими. Синтаксис наиболее простой и интуитивный.

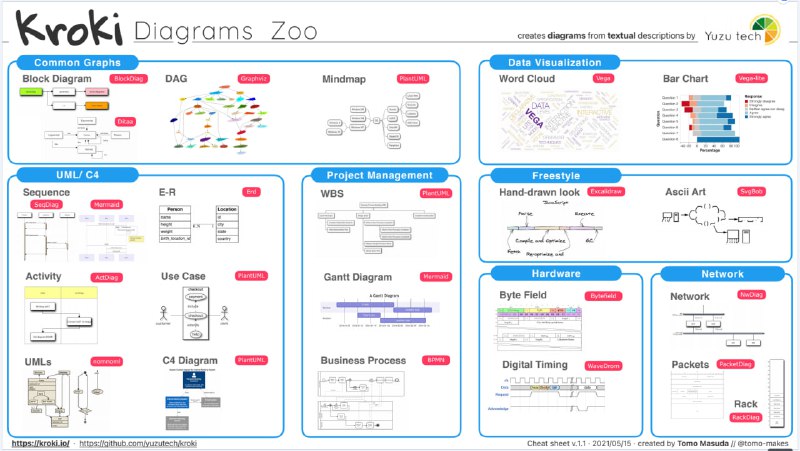

На сайте kroki.io есть небольшая шпаргалка в виде pdf с картинками, где представлены различные форматы визуализаций и движки, с помощью которых они нарисованы. Можно быстро прикинуть, что вам больше всего подойдёт. Примеры:
◽️Схема сети - NwDiag
◽️Детали сетевого пакета - PacketDiag
◽️Схемы стоек - RackDiag
◽️Диаграммы из блоков - BlockDiag, Ditaa
◽️Столбчатая диаграмма - Vega-lite
и т.д.
⇨ 🌐 Сайт / Исходники
❗️Если заметка вам полезна, не забудьте 👍 и забрать в закладки.
#схемы
