​​Есть относительно простой и удобный инструмент для создания различных схем на основе текстового описания в формате определённого языка разметки. Я уже на днях упоминал про этот продукт на примере схемы связей контейнеров в docker-compose файле. Речь идёт про Graphviz. Это очень старый и известный продукт, который развивается и поддерживается по сей день.

Graphviz кто только не использует. Им рисуют и логические блок-схемы, и связи таблиц в СУБД, и связи классов какого-то кода, и схемы сетей. На последней я и остановлюсь, как наиболее близкой к системному администрированию тематике. Сразу покажу пример рисования небольшой схемы сети.

Поставить Graphviz можно через apt, так как он есть в базовых репозиториях:

# apt install graphviz

Теперь подготовим небольшую схему сети с роутером, свитчами, точкой доступа и стойкой.

graph network {

node [
shape=box,
fontname="arial",
fontsize=8,
style=filled,
color="#d3edea"
];
splines="compound"

label="Схема сети\n ";
labelloc="t"
fontname="arial";

sw1 [ label="SW-01\n192.168.1.101" ];
sw2 [ label="SW-02\n192.168.1.102" ];
sw3 [ label="SW-03\n192.168.1.103" ];
sw4 [ label="SW-04\n192.168.1.104" ];
router [ label="Router\nVPN Server\n192.168.1.10" color="#cf7b7b"];
wp1 [ label="WiFi\nWP-01\n192.168.1.200" shape=hexagon color="#a8d1b0"];
servers [ label="Servers" fontsize=14 shape=doubleoctagon color="#FF4500"];
router -- sw1;
sw1 -- sw2 [color="#ffbb00"];
sw1 -- sw3 [color="#ffbb00"];
sw1 -- wp1 [color="#ffbb00"];
sw2 -- sw4 [color="#ffbb00"];
sw3 -- servers [color="#ffbb00"];
}

Создаём картинку:

# dot -Tpng network.dot -o network.png

Смотрим её в браузере:

# python3 -m http.server 80

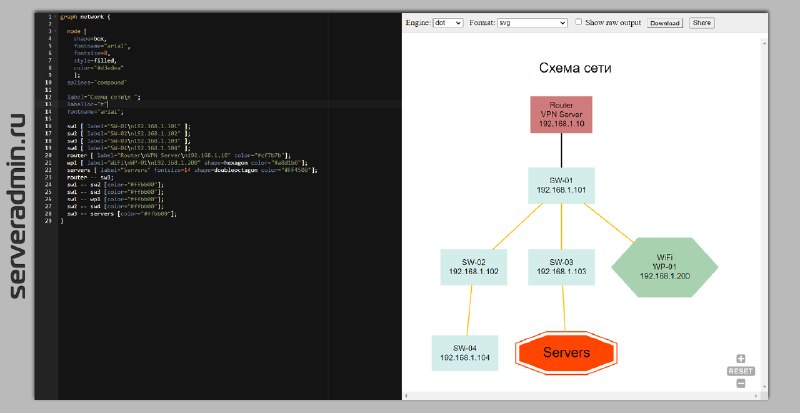

Посмотрел примеры, почитал документацию. Где-то час поразбирался, попробовал разные свойства, формы объектов, цвета и т.д. В итоге такую схему набросал. Можно в фон ставить разные картинки к объектам. Не стал с этим заморачиваться.

Graphviz позволяет вести схемы в документациях как код. Хранить их в git, изменять, сохранять историю. Подобного рода продуктов сейчас немало. Конкретно этот мне показался простым. Он из стародавних времён, поэтому формат конфига у него простой и логичный. Я быстро уловил суть, а дальше рисование уже дело техники.

Устанавливать локально его не обязательно. Удобнее рисовать в каком-то онлайн редакторе, где сразу виден результат. Например, тут: https://dreampuf.github.io/GraphvizOnline

⇨ Сайт / Исходники / Онлайн редактор

#схемы
