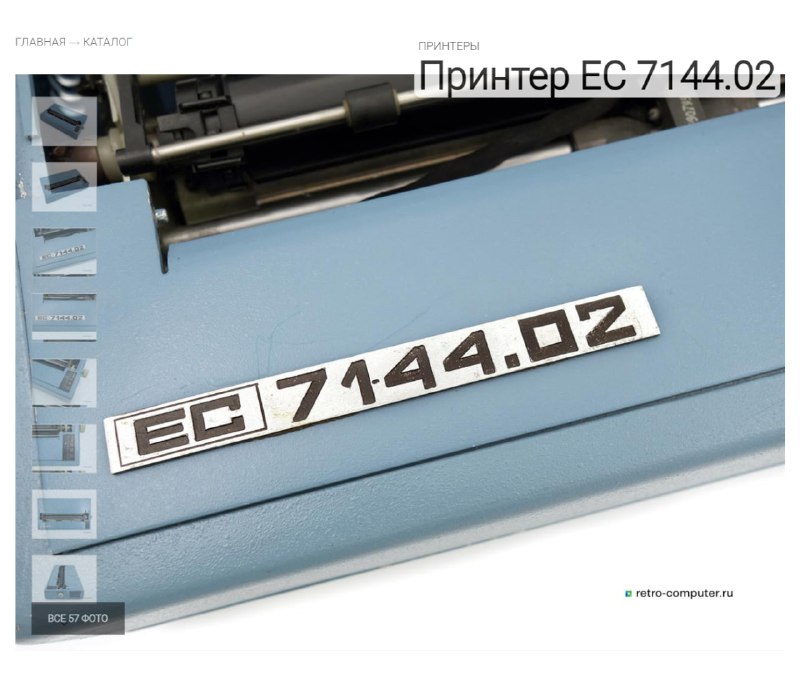

Посвящаем отдельное сообщение уникальному изделию – принтеру в защищенном исполнении ЕС7144.02 формата А3. Принтер спроектирован в Московском НИИСЧЕТМАШе и выпускался в Казани. Назначение – применение в военных частях.
Мы ранее уже рассказывали про его младшего брата ЕС7144, но теперь есть повод добавить деталей и сканы документации.
В ЕС7144.02 мы увидели закрепленный на блоке питания модуль, закрытый крышкой, провод от которой шел на плату принтера. Обнаруженное под крышкой вызвало удивление, это не описано в документации.

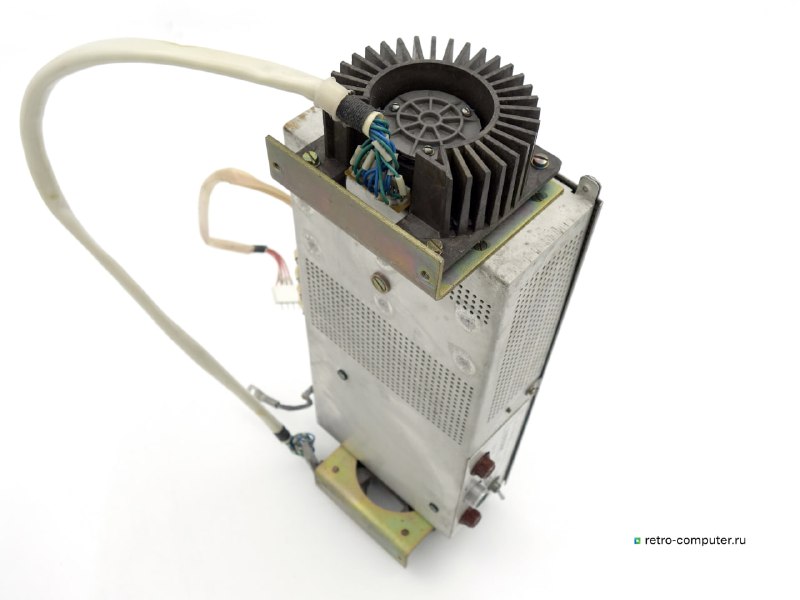

На блоке питания закреплена вторая «печатающая» головка принтера, идентичная по устройству, но лишенная печатающих игл. Назначение её нигде не описано, но вариантов других и нет: эта головка создает шум, который мешает считыванию и интерпретации звука печати основной головки. Мы предполагаем, что это защита от ПЭМИН в звуковом диапазоне, по звуку можно восстановить печатаемый текст.

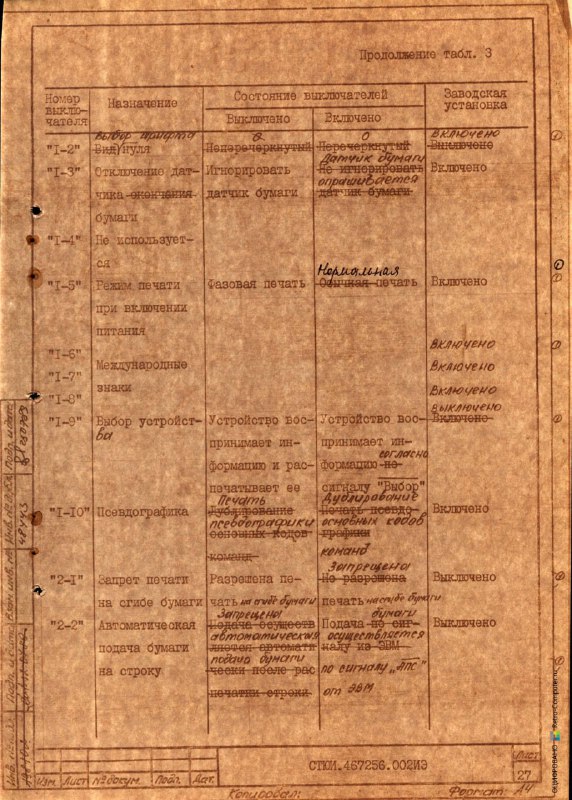

Мы завершили сканирование комплекта документации к этому принтеру – это несколько книжек формата А4 на диазотопной бумаге – она характерного коричневого цвета. Документация примечательна множественными исправлениями, а также тем, что опись документации из 5 книг приведена в книге номер 3.
Приводим детальные фото этой конструкции и всего принтера в разборе.
Мы ранее уже рассказывали про его младшего брата ЕС7144, но теперь есть повод добавить деталей и сканы документации.
В ЕС7144.02 мы увидели закрепленный на блоке питания модуль, закрытый крышкой, провод от которой шел на плату принтера. Обнаруженное под крышкой вызвало удивление, это не описано в документации.
На блоке питания закреплена вторая «печатающая» головка принтера, идентичная по устройству, но лишенная печатающих игл. Назначение её нигде не описано, но вариантов других и нет: эта головка создает шум, который мешает считыванию и интерпретации звука печати основной головки. Мы предполагаем, что это защита от ПЭМИН в звуковом диапазоне, по звуку можно восстановить печатаемый текст.
Мы завершили сканирование комплекта документации к этому принтеру – это несколько книжек формата А4 на диазотопной бумаге – она характерного коричневого цвета. Документация примечательна множественными исправлениями, а также тем, что опись документации из 5 книг приведена в книге номер 3.
Приводим детальные фото этой конструкции и всего принтера в разборе.
