در ادامه پست قبل...
ویژگی های #MP2636
MP2636 دارای ویژگی های زیر است:
○ شارژر باتری لیتیوم یون/پلیمر تک سلولی
○ جریان شارژ قابل تنظیم تا 3.0A
○ ولتاژ شارژ قابل تنظیم
○ حفاظت در برابر شارژ بیش از حد، تخلیه بیش از حد، دمای بالا و اتصال کوتاه
○ نشانگر وضعیت LED
○ رابط I2C برای پیکربندی

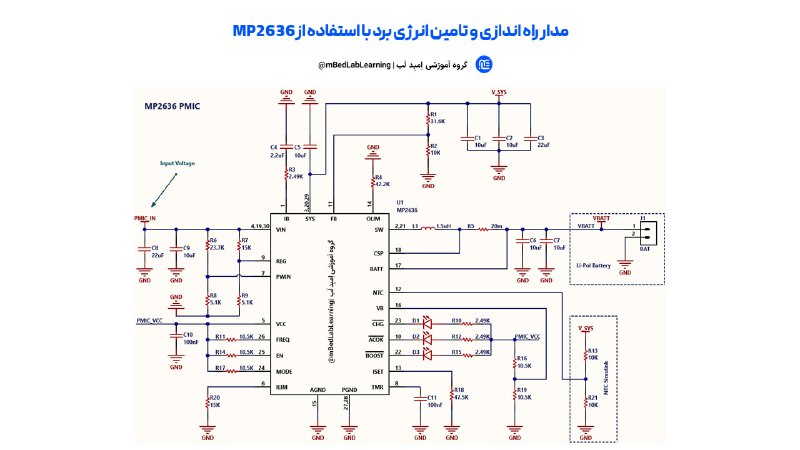

مراحل راه اندازی
○ باتری لیتیوم یون/پلیمر را به ترمینال های BAT+ و BAT- کانکتور BAT مدار MP2636 وصل کنید.
○ خروجی MP2636 را به ورودی تغذیه مدار خود وصل کنید.
○ مقادیر مقاومت های R1، R2، R3 و R4 را برای تنظیم جریان شارژ، ولتاژ شارژ و سایر پارامترهای مورد نظر خود تنظیم کنید.
○ (اختیاری) رابط I2C را برای پیکربندی بیشتر MP2636 استفاده کنید.
نکات
○ قبل از استفاده از MP2636، حتما دیتاشیت آن را مطالعه کنید.
○ از باتری لیتیوم یون/پلیمر با کیفیت بالا استفاده کنید.
○ هنگام کار با باتری های لیتیوم یون/پلیمر، احتیاط کنید.
#الکترونیک #آموزشی #قطعات_کاربردی #شارژ_باتری #مدیریت_باتری
