Как нам справедливо указали в комментариях, в посте про кислород-водородный двигатель RL-10 мы проиллюстрировали использование двигателя на новой американской ракете-носителе Vulcan-Centaur фотографией, на которой была видна первая ступень с метан-кислородными двигателями BE-4. Исправимся, рассказав подробнее о том, как именно и где в Vulcan-Centaur применяются RL-10:

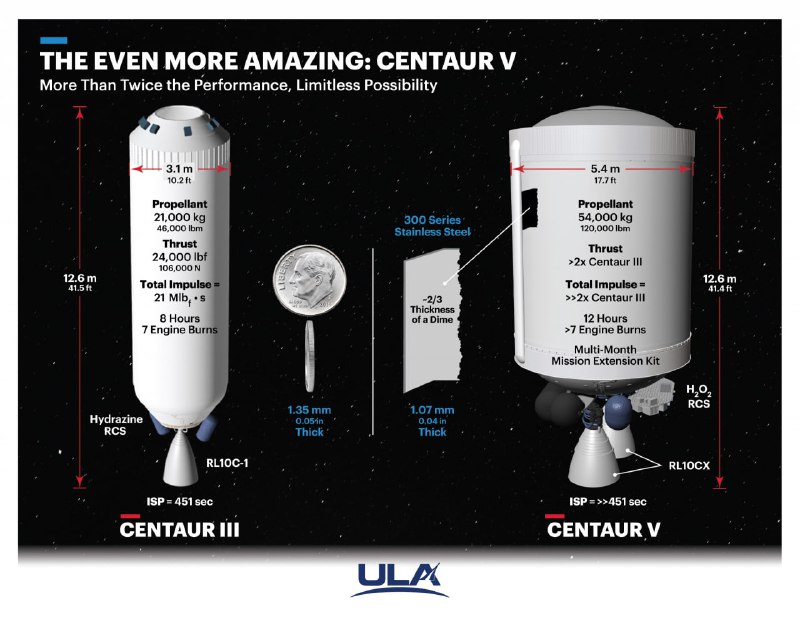

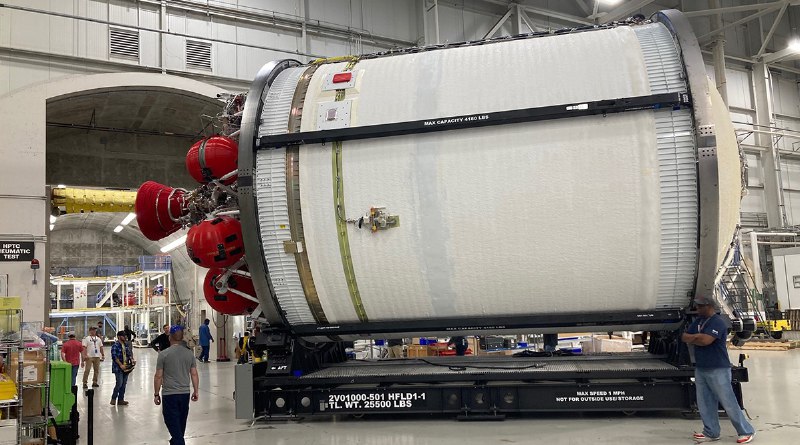

На фото верхняя ступень ракеты «Вулкан» — Centaur V. Диаметр ступени — 5 метров, толщина стенки баков — всего около 1 мм. Компоненты топлива: жидкие кислород и водород. Ступень оснащается двумя двигателями RL-10.
По сравнению с предыдущей версией — Centaur III, у Centaur V в два раза больше заправка топлива и соответствующие энергетические возможности.

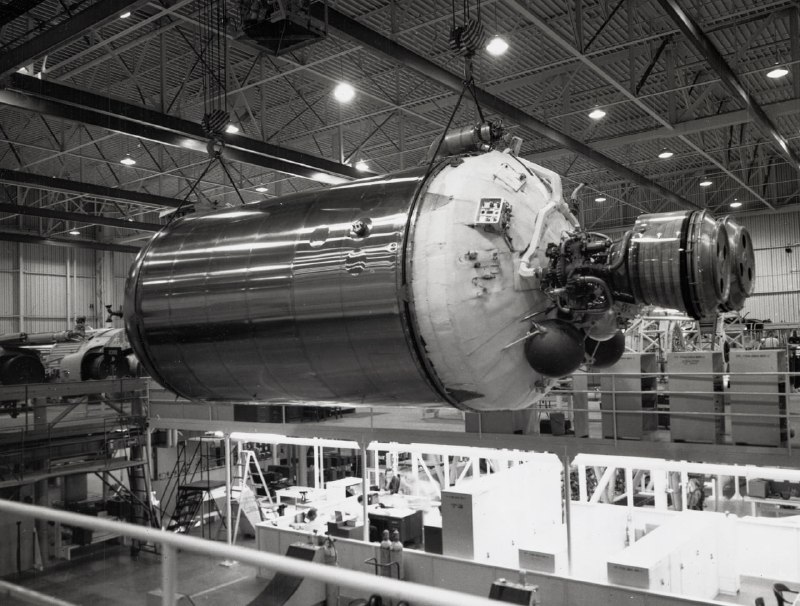

Главная особенность конструкции, которая позволяет достигнуть высокого массового совершенства — это использование тонкостенных баков из нержавеющей стали с совмещенными днищами. Собственный вес всей конструкции поддерживается давлением газа наддува внутри баков. Однако если давление пропадет, то ступень может сложиться под своим весом (как на этом видео сложилась ступень «Атлас» под весом разгонного блока «Аджена», на фотографии последствий видно, насколько тонки стенки баков — у «Центавра» они даже несколько тоньше).
Эта же особенность становится недостатком, когда выполнившие свою миссию «Центавры», выведенные на орбиту захоронения, взрываются из-за неравномерного нагрева баков, образуя множество фрагментов космического мусора.
#современнаякосмонавтика
На фото верхняя ступень ракеты «Вулкан» — Centaur V. Диаметр ступени — 5 метров, толщина стенки баков — всего около 1 мм. Компоненты топлива: жидкие кислород и водород. Ступень оснащается двумя двигателями RL-10.
По сравнению с предыдущей версией — Centaur III, у Centaur V в два раза больше заправка топлива и соответствующие энергетические возможности.
Главная особенность конструкции, которая позволяет достигнуть высокого массового совершенства — это использование тонкостенных баков из нержавеющей стали с совмещенными днищами. Собственный вес всей конструкции поддерживается давлением газа наддува внутри баков. Однако если давление пропадет, то ступень может сложиться под своим весом (как на этом видео сложилась ступень «Атлас» под весом разгонного блока «Аджена», на фотографии последствий видно, насколько тонки стенки баков — у «Центавра» они даже несколько тоньше).
Эта же особенность становится недостатком, когда выполнившие свою миссию «Центавры», выведенные на орбиту захоронения, взрываются из-за неравномерного нагрева баков, образуя множество фрагментов космического мусора.
#современнаякосмонавтика
