Что мы видим на свежих официальных фотографиях нового отечественного перспективного транспортного корабля (ПТК)?
Напомним, что нам известно про ПТК:он будет состоять из двух основных частей — возвращаемого аппарата (ВА) и двигательного отсека (ДО). ВА возвращается на Землю и используется многократно, ДО будет одноразовым .
Ⅰ) На первом фото виден ВА, который в свою очередь состоит из ① командного отсека (КО) и ② агрегатного отсека (АО). На корпусе КО имеется ③ люк парашютной системы и ④ входной люк. С этого ракурса вся видимая поверхность ВА закрыта плитками теплозащиты ⑤ двух цветов. Видны порты ⑥ двигателей управления спуском и ⑦ антенны, закрытые радиопрозрачными вставками в теплозащиту*. Снизу на АО просматривается один из ⑧ блоков двителей обеспечения мягкой посадки — в отличие от Союза, у ПТК эти двигатели будут гасить не только вертикальную, но и горизонтальную скорость перед касанием земли.

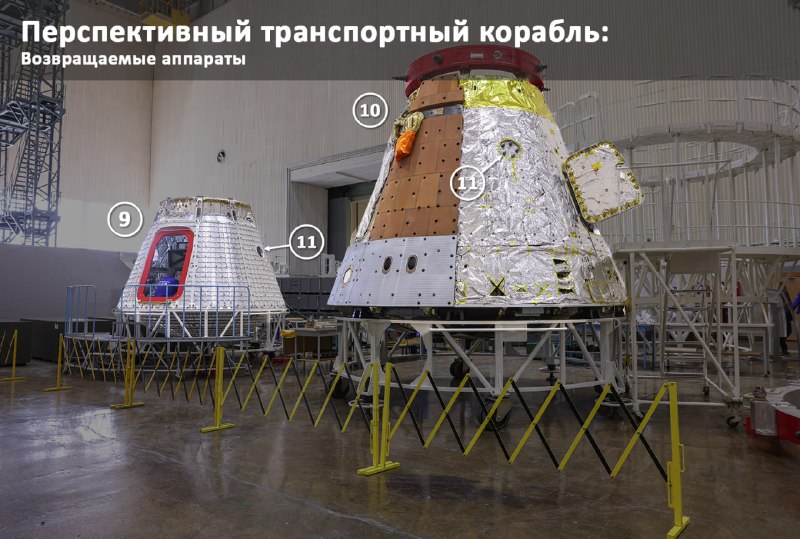

Ⅱ) На втором фото мы видим два ВА корабля в разной комплектации: ⑨ левый состоит только из КО, ⑩ правый из КО+АО, на которые уже частично установлены плиты теплозащиты. Под элементами теплозащиты находится экранно-вакуумная изоляция, поверх теплозащиты будет располагаться сгораемое одеяло. С этого ракурса видны ⑪ иллюминаторы (их два с разных сторон корабля и они больше, чем у Союза).

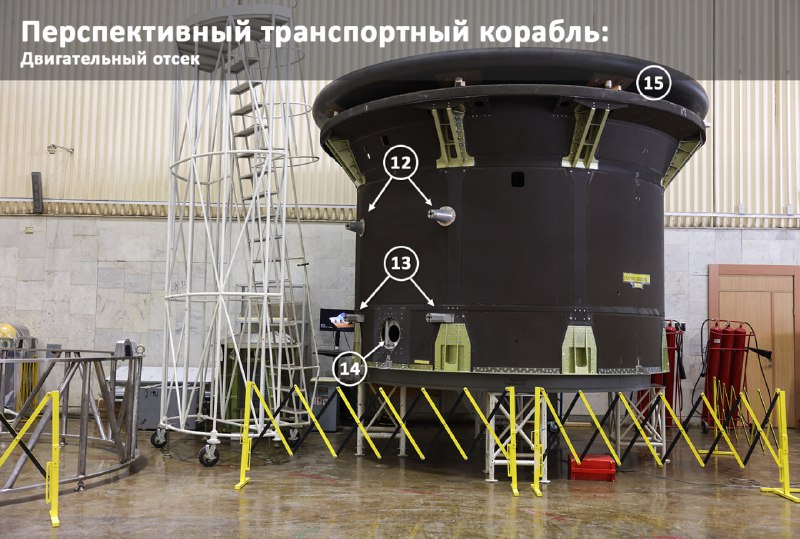

Ⅲ) На третьем фото двигательный отсек корабля. С этой стороны видны ⑫, ⑬ крепления солнечных батарей (СБ), которые удерживают их в сложенном виде и ⑭ порт для оси поворотного механизма СБ. Поверх ДО лежит ⑮ лобовой теплозащитный экран корабля.

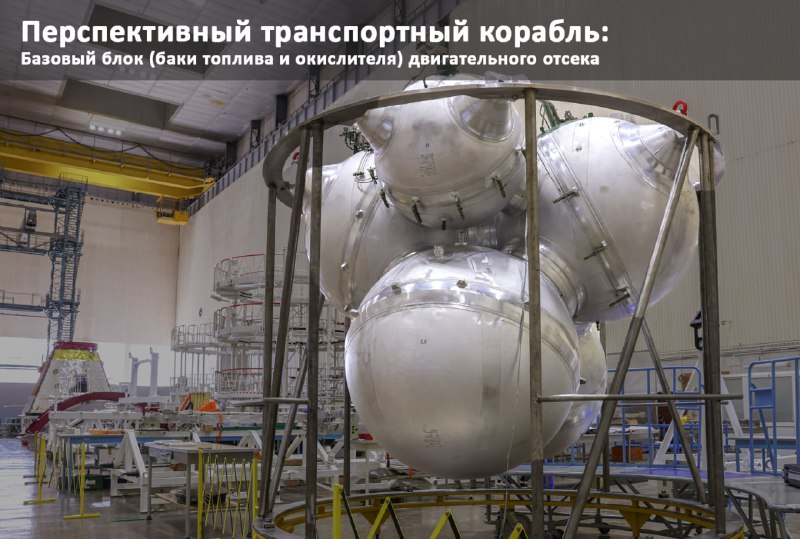

Ⅳ) На четвертом фото — базовый блок двигательного отсека: сборка баков высокого и низкого давления для компонент топлива двигательной установки.

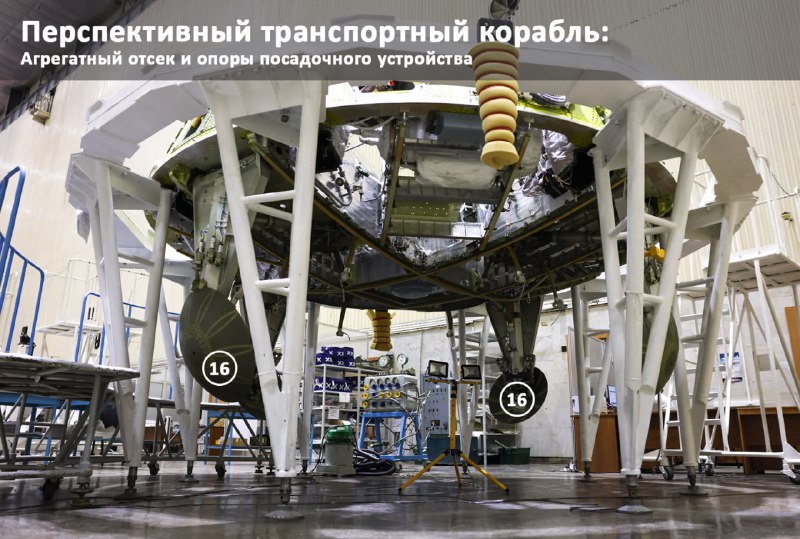

Ⅴ) На пятом фото виден агрегатный отсек в процессе сборки, с установленными на нем ⑯ опорами посадочного устройства. Это первый корабль в мире, у которого планируется подобная схема посадки «на ноги», что позволит многократно использовать возвращаемый аппарат.
*: исправлено после комментария Евгения Сергеева
#современнаякосмонавтика
