Форма Фау-2

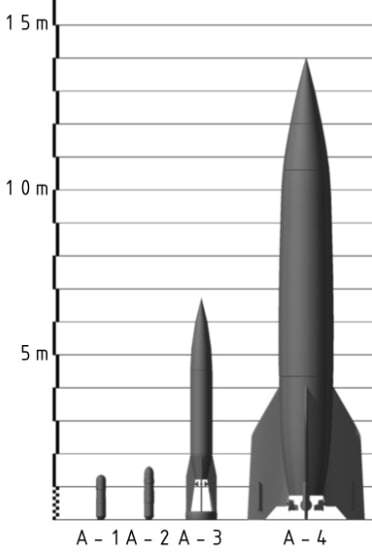

Разнообразие форм ранних ракет не может не удивлять: в 20-е и 30-е годы прошлого века над созданием ракетной техники работало несколько групп в разных странах. ГИРД в СССР, ARS в США, программа «Агрегат» в Германии.
Среди этих ракет немецкая А4 (будущая Фау-2) выделяется своей характерной «футуристической» формой.
Но откуда эта форма взялась?
Ответ можно угадать, задумавшись над тем, что даже ранние ракеты должны были двигаться очень быстро и испытывать сопротивление воздуха. Точно так же, как артиллерийские снаряды и винтовочные пули. Характерная форма Фау-2 определяется двумя коническими секциями, радиус закругления которых в 12.5 раз больше калибра (максимального диаметра корпуса) ракеты.
Все группы, создававшие ранние ракеты, были хорошо знакомы с практическими приложениями аэродинамики к артиллерии и, более того, если взять иллюстрации из учебников по баллистике начала 20-тых годов*, в них можно найти пример торпедообразной формы как оптимальной для сверхзвуковых снарядов. И можно догадаться, почему группа Вернера фон Брауна выбрала форму с самым большим отношением радиуса к калибру: их ракета должна была лететь со скоростью 1.6 км в секунду — быстрее, чем подавляющее большинство артиллерийских снарядов эпохи** — и при этом стабилизироваться за счет рулей, а не вращения.

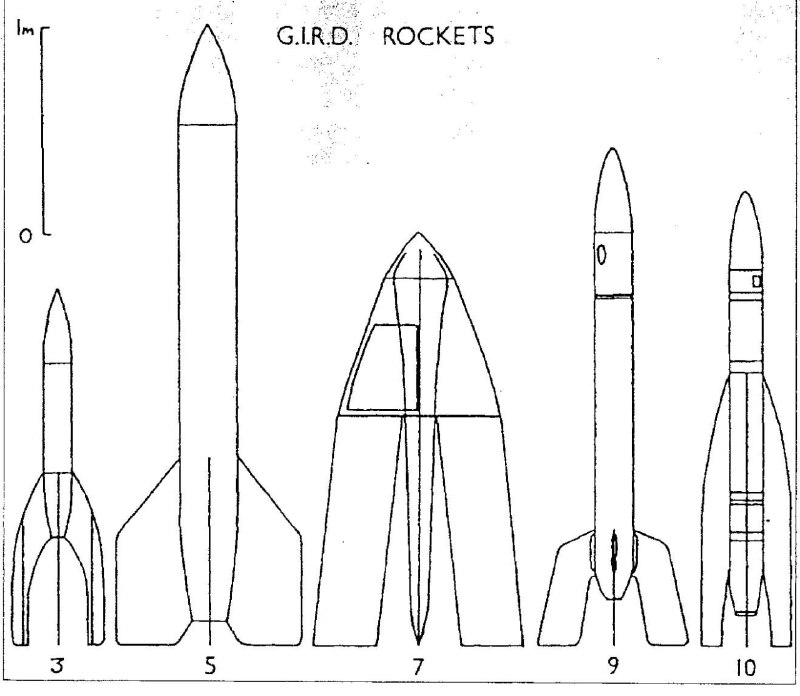

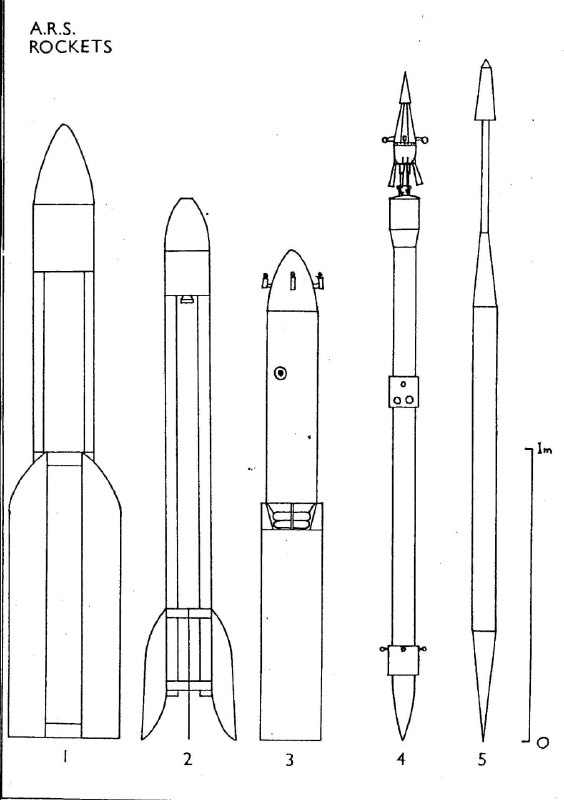

У ракет ГИРД и ARS существенно меньший радиус закругления и большая длина цилиндрической части корпуса объясняются гораздо меньшей скоростью, на которую рассчитывались эти ракеты.
* - например, «Нandbook on ballistics», Сranz, 1921: на странице 82 «торпеда» идет как наиболее удачная форма снаряда под номером V.
** - за исключением Парижской пушки — это сверхдальнобойное орудие с дальностью стрельбы 120 км применялось немцами для обстрела Парижа во время Первой мировой войны. Ее снаряды при калибре 210 мм имели длину 1050 мм и разгонялись до скорости 1640 м/с после выстрела.
#современнаякосмонавтика
Разнообразие форм ранних ракет не может не удивлять: в 20-е и 30-е годы прошлого века над созданием ракетной техники работало несколько групп в разных странах. ГИРД в СССР, ARS в США, программа «Агрегат» в Германии.
Среди этих ракет немецкая А4 (будущая Фау-2) выделяется своей характерной «футуристической» формой.
Но откуда эта форма взялась?
Все группы, создававшие ранние ракеты, были хорошо знакомы с практическими приложениями аэродинамики к артиллерии и, более того, если взять иллюстрации из учебников по баллистике начала 20-тых годов*, в них можно найти пример торпедообразной формы как оптимальной для сверхзвуковых снарядов. И можно догадаться, почему группа Вернера фон Брауна выбрала форму с самым большим отношением радиуса к калибру: их ракета должна была лететь со скоростью 1.6 км в секунду — быстрее, чем подавляющее большинство артиллерийских снарядов эпохи** — и при этом стабилизироваться за счет рулей, а не вращения.
У ракет ГИРД и ARS существенно меньший радиус закругления и большая длина цилиндрической части корпуса объясняются гораздо меньшей скоростью, на которую рассчитывались эти ракеты.
* - например, «Нandbook on ballistics», Сranz, 1921: на странице 82 «торпеда» идет как наиболее удачная форма снаряда под номером V.
** - за исключением Парижской пушки — это сверхдальнобойное орудие с дальностью стрельбы 120 км применялось немцами для обстрела Парижа во время Первой мировой войны. Ее снаряды при калибре 210 мм имели длину 1050 мм и разгонялись до скорости 1640 м/с после выстрела.
#современнаякосмонавтика
