А сейчас вы узнаете, как сделать повышающий преобразователь.
1) Понадобится:
1. NE555.
2. Полевой транзистор. У меня IRF3205. Греется сильно, приделал на радиатор.
3. Катушка индуктивности. Можно просто намотать из медной проволоки, чем больше витков, тем лучше. Гудит и немного греется.
4. Конденсаторы на 100 мкФ, 100 нФ, 2200 мкФ, 2,2 мкФ. Резисторы на 1К, 100 Ом и переменный (можно обычный) на 10К. Диод, у меня 1N4007.

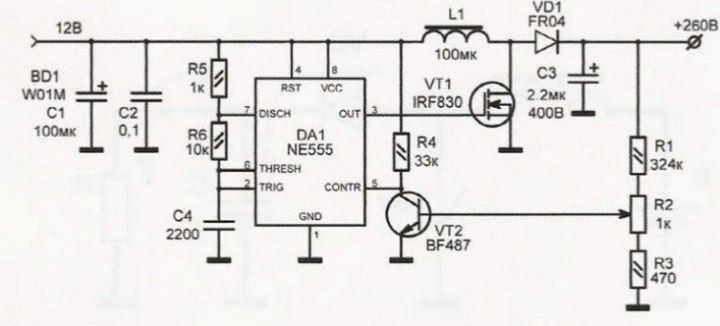

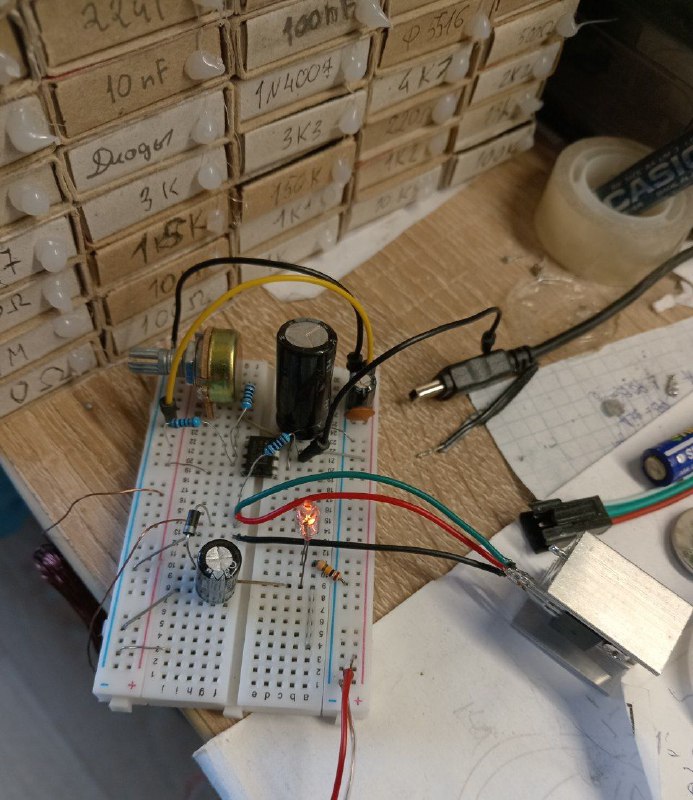

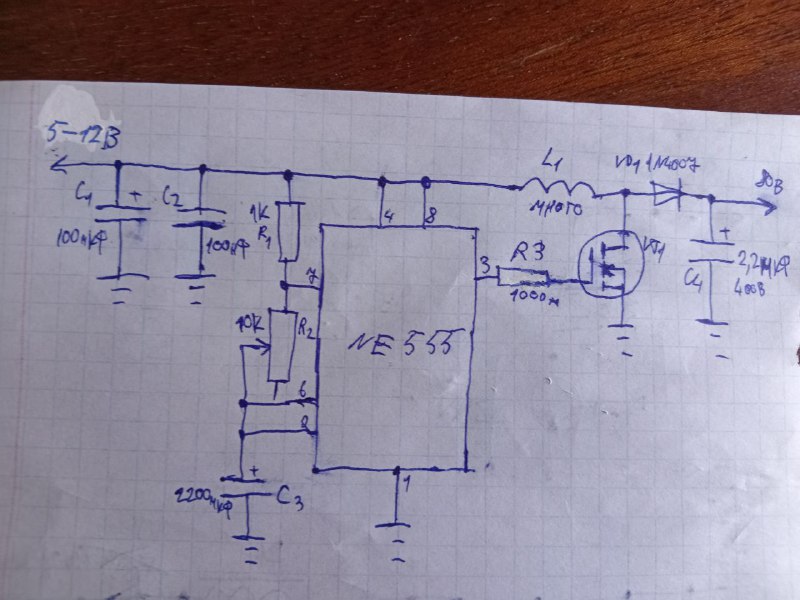

2) Схема сократилась, но 260В оттуда не получить. Но неоновая лампочка светит, потом на радиолампах проверю. От восьми вольт получилось 80, от пяти 77. Переменным резистором можно немного управлять.
1) Понадобится:
1. NE555.
2. Полевой транзистор. У меня IRF3205. Греется сильно, приделал на радиатор.
3. Катушка индуктивности. Можно просто намотать из медной проволоки, чем больше витков, тем лучше. Гудит и немного греется.
4. Конденсаторы на 100 мкФ, 100 нФ, 2200 мкФ, 2,2 мкФ. Резисторы на 1К, 100 Ом и переменный (можно обычный) на 10К. Диод, у меня 1N4007.
2) Схема сократилась, но 260В оттуда не получить. Но неоновая лампочка светит, потом на радиолампах проверю. От восьми вольт получилось 80, от пяти 77. Переменным резистором можно немного управлять.
