​​Новость от 12 августа

https://spacenews.com/china-launches-first-geosynchronous-orbit-radar-satellite/
Китай запустил первый в мире спутник-радар на геостационарную орбиту. ...
SAR - спутник L-диапазона (длина волны около 20 см) будет обеспечивать 20-метровое разрешение и обеспечит круглосуточное наблюдение за Китаем и прилегающими районами в любую погоду, повышая возможности страны по предотвращению стихийных бедствий, уменьшению их масштабов и оказанию чрезвычайной помощи.

Отметим также, что спутник позволит Китаю также, например, наблюдать за американскими кораблями в стратегически важных для Китая регионах Индийского и Тихого океанов.

Конструкция, мощность, размеры спутника не сообщаются. В общем то, то что разрешение спутника 20 м - американцы взяли не из китайского официального сообщения, а путем обобщения косвенных данных (китайские программы развития космонавтики и т.д.).

Есть американская статья 2005 года, посвященная геостационарным SAR-радарам. В аннотации утверждается: "Для эффективного использования расположения, высокой точки обзора, требуются очень большие антенны с электронным управлением лучами".

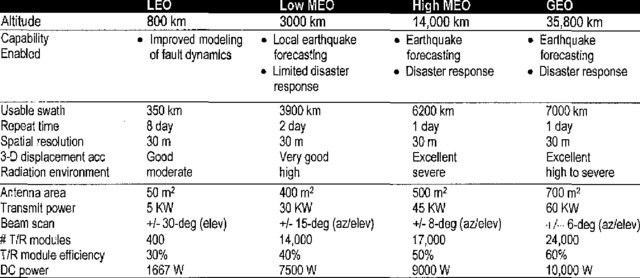

Расчеты в статье проводились для L-диапазона. Таблица с результатами прикреплена к посту. Из нее видно, что площадь антенны геостационарного SAR - спутника должна быть 700 м2 (круг диаметром 30 метров), а мощность излучающей антенны - 60 кВт. Это все для разрешения 30 метров; у китайцев - 20, то есть и мощность, и радиус должны быть чуть больше.

На самом деле, впечатляет.

Американцы пишут, что средняя мощность такого спутника должна быть 10 кВт (условно, 100 квадратных метров солнечных батарей). То есть, очень-очень условно, цикл работы - одна минута съемки и последующая передача информации, а затем минут 15 накопления энергии.

Это для разрешения в 20 м. Если мы хотим разрешения, например, в 1 м, или даже 5 м, - то нужны совершенно другие мощности. Кроме ядерной энергетики взять их там неоткуда.
