أثر التظليل الجزئي على المصفوفات الشمسية ( اداء وسلامة ).
---‐---------------------------------------------------------------------

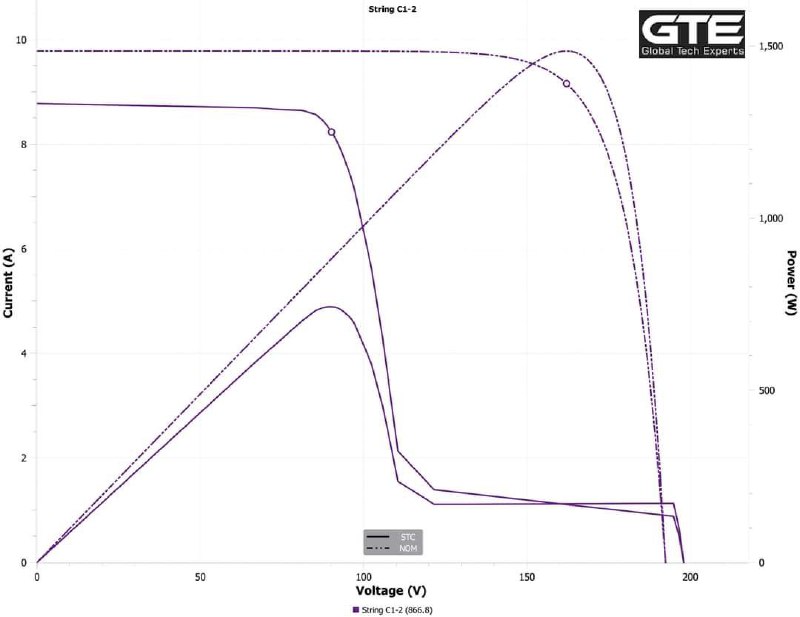

يوضح منحنى الجهد - التيار لمجموعة الواح شمسية متصله على التوالي انخفاض الجهد الاعظمي للمجموعة الشمسية الى حوالي النصف مقارنة بالمنحنى الإسمي ( الخط المتقطع) ، وبالتالي انخفاض القدرة الاعظمية للمجموعة الشمسية كماهو موضح في منحى القدرة - الجهد.

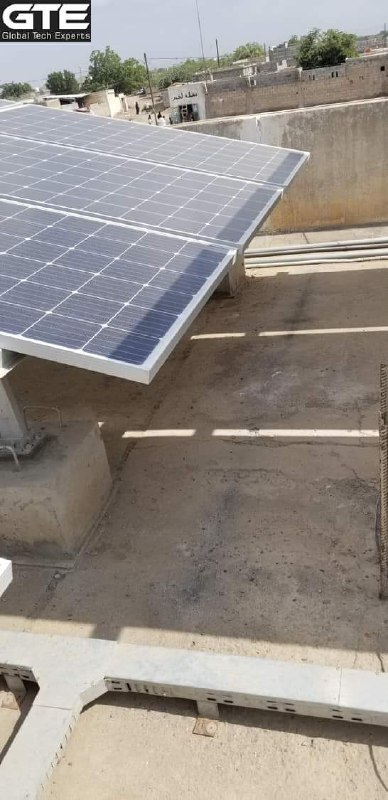

وهذا الانخفاض نتيجة حدوث تظليل جزئي على بعض خلايا الواح المجموعة الشمسية.
ولا يقتصر اثر التظليل الجزئي على اداء المصفوفات الشمسية فحسب، بل له تاثير على سلامة المنظومة الشمسية.
فعدم تركيب دايودات الحجب او الحماية (blocking diodes) للمجموعات الشمسية المتصله على التوازي، سيحول المصفوفة الشمسية المظللة جزئيا من مجموعة منتجة للطاقة الكهربائية الى مستهلكة نتيجة حصول فرق في الجهد الاعظمي بين المصفوفات المتصلة على التوازي.
وهذا بدوره سؤدي الى ارتفاع درجة حرارة الخلايا المظللة وتكوين نقاط ساخنة والتي قد تصل درجة حرارتها الى مستوى عالي قد يسبب اشتعال في اجزاء المنظومة الشمسية لا سمح الله.
@Electrically2020
---‐---------------------------------------------------------------------
يوضح منحنى الجهد - التيار لمجموعة الواح شمسية متصله على التوالي انخفاض الجهد الاعظمي للمجموعة الشمسية الى حوالي النصف مقارنة بالمنحنى الإسمي ( الخط المتقطع) ، وبالتالي انخفاض القدرة الاعظمية للمجموعة الشمسية كماهو موضح في منحى القدرة - الجهد.
وهذا الانخفاض نتيجة حدوث تظليل جزئي على بعض خلايا الواح المجموعة الشمسية.
ولا يقتصر اثر التظليل الجزئي على اداء المصفوفات الشمسية فحسب، بل له تاثير على سلامة المنظومة الشمسية.
فعدم تركيب دايودات الحجب او الحماية (blocking diodes) للمجموعات الشمسية المتصله على التوازي، سيحول المصفوفة الشمسية المظللة جزئيا من مجموعة منتجة للطاقة الكهربائية الى مستهلكة نتيجة حصول فرق في الجهد الاعظمي بين المصفوفات المتصلة على التوازي.
وهذا بدوره سؤدي الى ارتفاع درجة حرارة الخلايا المظللة وتكوين نقاط ساخنة والتي قد تصل درجة حرارتها الى مستوى عالي قد يسبب اشتعال في اجزاء المنظومة الشمسية لا سمح الله.
@Electrically2020
